Як зробити сонячний павербанк своїми руками: покрокова інструкція

Зміст статті

Чому варто створити сонячний павербанк
Необхідні компоненти та інструменти
Вибір сонячної батареї та акумулятора
Схема підключення та контролери
Покрокове виготовлення корпусу
Збірка електронної частини
Програмування та тестування
Корпус та захист від погоди
Практичні поради та висновки

Чому варто створити сонячний павербанк

Енергетична незалежність стає все більш актуальною темою в умовах сучасних викликів. За статистикою Міжнародного агентства відновлюваної енергетики, використання портативних сонячних зарядних пристроїв зросло на 280% за останні два роки. Комерційні сонячні павербанки коштують від $50 до $200, тоді як зроби сам павербанк можна створити за $25-40.

Самодільний сонячний павербанк має низку переваг перед покупними аналогами. По-перше, ви можете налаштувати ємність акумулятора під власні потреби. По-друге, якість компонентів часто буває вищою за китайські бюджетні моделі. По-третє, такий проект дає цінний досвід роботи з відновлюваними джерелами енергії.

Цікавий факт: Якісний сонячний павербанк може працювати понад 10 років при правильному обслуговуванні, тоді як дешеві комерційні моделі виходять з ладу через 1-2 роки.

Основні переваги самодільного пристрою включають можливість ремонту, заміни компонентів, розширення функціоналу та повне розуміння принципів роботи системи. Крім того, це відмінний навчальний проект для вивчення основ сонячної енергетики.

Необхідні компоненти та інструменти

Основні електронні компоненти:

Сонячні панелі:

Монокристалічна панель 6V 6W ($12-18) – висока ефективність навіть при слабкому освітленні
Полікристалічна панель 6V 5W ($8-12) – економічний варіант з гарним співвідношенням ціна/якість
Гнучка панель 5V 5W ($15-20) – для портативних та складних конструкцій

Акумулятори Li-ion:

18650 Samsung INR18650-25R (2500mAh) – $4-6 за штуку
18650 Panasonic NCR18650B (3400mAh) – $6-8 за штуку
Готовий блок 3.7V 10000mAh ($12-15) – простіший варіант для початківців

Контролери заряду:

TP4056 модуль заряду Li-ion ($1-2) – базовий варіант без захисту
TP4056 з захистом DW01A ($2-3) – рекомендований вибір
CN3791 MPPT контролер ($8-12) – максимальна ефективність

Перетворювачі напруги:

MT3608 boost конвертер до 5V ($1-2)
XL6009 регульований boost ($2-3)
Готовий модуль павербанка з USB ($3-5)

Додаткові компоненти:

Індикація та контроль:

LCD дисплей 0.96″ OLED ($3-5) – для відображення заряду та потужності
LED індикатори різних кольорів ($1-2)
Кнопки та перемикачі ($2-3)
Вольтметр цифровий мініатюрний ($2-4)

Захист та безпека:

Плавкі запобіжники 5A та 10A ($1-2)
Діод Шотткі 1N5822 ($0.5-1)
Конденсатори 1000мкФ 16V ($1-2)
Резистори різних номіналів ($1-2)

Корпус та механіка:

Пластиковий кейс IP65 розміром 200х120х50мм ($8-12)
Алюмінієвий профіль для рамки панелі ($5-8)
Гумові ущільнювачі та прокладки ($2-3)
Кріплення та гвинти M3, M4 ($2-3)

Інструменти для роботи:

Електронні інструменти:

Паяльник 25-40W з регулюванням температури
Припій 60/40 діаметром 0.6мм з каніфоллю
Флюс-гель для складних з’єднань
Мультиметр з функцією вимірювання струму
Осцилограф (опціонально для налагодження)

Механічні інструменти:

Дриль з набором свердел 2-8мм
Лобзик або ножівка по металу
Напилки різної зернистості
Штангенциркуль для точних вимірювань
Відвертки хрестові та плоскі різних розмірів

Важливо знати: При роботі з Li-ion акумуляторами обов’язково дотримуйтесь правил безпеки – не перегрівайте, не замикайте та не розбирайте батареї. Використовуйте тільки якісні контролери заряду з захистом.

Вибір сонячної батареї та акумулятора

Розрахунок потужності сонячної панелі

Для ефективної роботи павербанка своїми руками потрібно правильно розрахувати параметри сонячної батареї. Основна формула: Потужність панелі ≥ Ємність акумулятора × 0.15

Приклад розрахунку для акумулятора 10000mAh:

Енергія акумулятора: 10Ah × 3.7V = 37Wh
Мінімальна потужність панелі: 37Wh × 0.15 = 5.5W
Рекомендована потужність: 37Wh × 0.2 = 7.4W

Фактори, що впливають на вибір:

Географічна широта місцевості (кількість сонячних годин)
Сезонність використання (зима/літо)
Умови експлуатації (пряме сонце/тінь)
Швидкість заряду (швидше заряджання потребує більшої потужності)

Порівняння типів сонячних панелей:

Тип панелі	Ефективність	Ціна за Ват	Гнучкість	Довговічність
Монокристалічна	18-22%	$2-3	Низька	25+ років
Полікристалічна	14-18%	$1.5-2.5	Низька	20+ років
Аморфна	6-10%	$1-2	Висока	10-15 років
Гнучка CIGS	12-15%	$3-4	Дуже висока	15-20 років

Рекомендація експерта: Для портативного павербанка оптимальним вибором є монокристалічна панель 6V 6W. Вона забезпечує найкращий баланс між ефективністю, розміром та довговічністю.

Вибір та конфігурація акумуляторів

Li-ion 18650 – найпопулярніший вибір:

Переваги:

Висока щільність енергії (до 3400mAh)
Низький саморозряд (2-3% на місяць)
Можливість швидкого заряду (до 2A)
Стандартний розмір та широка доступність

Недоліки:

Потребує захисту від перезаряду/розряду
Зниження ємності при низьких температурах
Обмежена кількість циклів заряд/розряд (500-1000)

Конфігурації підключення акумуляторів:

Послідовне з’єднання (Series):

2S конфігурація: 7.4V, подвоєна напруга
Переваги: менший струм заряду, вища ефективність перетворення
Недоліки: складніший контролер заряду, потреба в балансуванні

Паралельне з’єднання (Parallel):

2P конфігурація: 3.7V, подвоєна ємність
Переваги: простота контролю заряду, надійність
Недоліки: більший струм заряду, нижча ефективність boost перетворення

Змішана конфігурація 2S2P:

4 акумулятори: 7.4V, подвоєна ємність
Оптимум між складністю та ефективністю
Потребує професійної BMS системи

LiFePO4 як альтернатива Li-ion

Переваги LiFePO4:

Висока безпека (не займаються при пошкодженні)
Довговічність до 2000 циклів
Стабільна напруга розряду
Робота в широкому діапазоні температур

Недоліки:

Нижча щільність енергії (на 20-30%)
Вища вартість (в 1.5-2 рази)
Потреба в спеціальному контролері заряду

Цікава статистика: Павербанки на основі LiFePO4 показують на 40% довшу працездатність в екстремальних умовах порівняно з Li-ion аналогами.

Схема підключення та контролери

Базова схема сонячного павербанка

Стандартна схема складається з п’яти основних блоків:

Сонячна панель – джерело енергії
Контролер заряду – управління зарядом акумулятора
Акумуляторний блок – накопичення енергії
Boost перетворювач – підвищення напруги до 5V USB
Система захисту – запобіжники, діоди, фільтри

Детальна схема підключення компонентів:

[Сонячна панель 6V] → [Діод Шотткі] → [TP4056 контролер] → [Li-ion акумулятор]
                                                    ↓
[USB вихід 5V] ← [MT3608 Boost] ← [Захист/Запобіжник] ← [Акумулятор +]

Підключення TP4056 контролера заряду:

IN+ → Плюс сонячної панелі (через діод)
IN- → Мінус сонячної панелі
B+ → Плюс акумулятора
B- → Мінус акумулятора
OUT+ → Плюс навантаження (до boost конвертера)
OUT- → Спільний мінус

Налаштування струму заряду TP4056: Струм заряду регулюється резистором Rprog:

1kΩ = 1000mA (максимальний струм)
1.2kΩ = 833mA (рекомендований для більшості акумуляторів)
2kΩ = 500mA (щадний режим)
10kΩ = 100mA (для маленьких акумуляторів)

Розширена схема з моніторингом

Для професійного DIY павербанка варто додати систему моніторингу:

Додаткові компоненти:

Arduino Nano для контролю та індикації
INA219 сенсор струму та напруги
OLED дисплей для відображення параметрів
DS18B20 датчик температури

Функції моніторингу:

Відображення поточної потужності заряду
Контроль температури акумулятора
Підрахунок циклів заряд/розряд
Автоматичне відключення при перегріві
Історія використання на SD карті

Програмний код для Arduino моніторингу:

#include <Wire.h>
#include <Adafruit_INA219.h>
#include <Adafruit_SSD1306.h>
#include <OneWire.h>
#include <DallasTemperature.h>

#define TEMP_SENSOR_PIN 2
#define BUZZER_PIN 3
#define LED_PIN 13

Adafruit_INA219 ina219;
Adafruit_SSD1306 display(128, 64, &Wire, -1);
OneWire oneWire(TEMP_SENSOR_PIN);
DallasTemperature sensors(&oneWire);

float shuntvoltage = 0;
float busvoltage = 0;
float current_mA = 0;
float power_mW = 0;
float temperature = 0;

void setup() {
  Serial.begin(9600);

  // Ініціалізація сенсорів
  ina219.begin();
  sensors.begin();

  // Ініціалізація дисплея
  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println("OLED не знайдено!");
    while(1);
  }

  pinMode(BUZZER_PIN, OUTPUT);
  pinMode(LED_PIN, OUTPUT);

  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(WHITE);
  display.setCursor(0,0);
  display.println("Сонячний Павербанк");
  display.display();
  delay(2000);
}

void loop() {
  // Читання електричних параметрів
  shuntvoltage = ina219.getShuntVoltage_mV();
  busvoltage = ina219.getBusVoltage_V();
  current_mA = ina219.getCurrent_mA();
  power_mW = ina219.getPower_mW();

  // Читання температури
  sensors.requestTemperatures();
  temperature = sensors.getTempCByIndex(0);

  // Захист від перегріву
  if(temperature > 60) {
    digitalWrite(BUZZER_PIN, HIGH);
    digitalWrite(LED_PIN, HIGH);
    delay(100);
    digitalWrite(BUZZER_PIN, LOW);
    digitalWrite(LED_PIN, LOW);
  }

  // Відображення на дисплеї
  display.clearDisplay();
  display.setCursor(0,0);

  display.print("Напруга: ");
  display.print(busvoltage);
  display.println("V");

  display.print("Струм: ");
  display.print(current_mA);
  display.println("mA");

  display.print("Потужність: ");
  display.print(power_mW);
  display.println("mW");

  display.print("Температура: ");
  display.print(temperature);
  display.println("C");

  // Індикатор заряду
  int batteryLevel = map(busvoltage * 1000, 3200, 4200, 0, 100);
  batteryLevel = constrain(batteryLevel, 0, 100);

  display.print("Заряд: ");
  display.print(batteryLevel);
  display.println("%");

  display.display();

  // Виведення в Serial для налагодження
  Serial.print("V: "); Serial.print(busvoltage);
  Serial.print(", I: "); Serial.print(current_mA);
  Serial.print(", P: "); Serial.print(power_mW);
  Serial.print(", T: "); Serial.println(temperature);

  delay(1000);
}

Порада експерта: Для надійної роботи контролера в польових умовах додайте watchdog timer та систему автоматичного перезапуску при зависанні програми.

Покрокове виготовлення корпусу

Вибір матеріалу та конструкції корпусу

Корпус сонячного павербанка повинен забезпечувати:

Захист електроніки від вологи та пилу (IP54-IP65)
Ефективне охолодження компонентів
Зручність транспортування та використання
Доступ до портів заряджання та індикації
Надійне кріплення сонячної панелі

Розрахунок розмірів корпусу

Внутрішні розміри для компонентів:

Акумулятори 18650 (2 шт): 18×65×2 = 36×65мм
Плати електроніки: 50×30мм (з запасом)
Вентиляційний простір: 10мм з кожного боку
Товщина стінок: 3-5мм

Рекомендовані зовнішні розміри:

Довжина: 180-200мм
Ширина: 100-120мм
Висота: 25-35мм
Вага готового пристрою: 400-600г

Варіанти виготовлення корпусу

1. 3D-друк персоналізованого корпусу ($8-15):

Переваги:

Повна кастомізація під ваші компоненти
Інтегровані кріплення та направляючі
Можливість додавання логотипів та декору
Легкість та економічність

Рекомендовані матеріали:

PETG – оптимальний баланс міцності та легкості друку
ABS – вища температурна стійкість
TPU – гнучкі елементи для ущільнень

Параметри друку:

Заповнення: 15-25%
Товщина стінок: 1.2-2мм
Висота шару: 0.2мм
Швидкість друку: 50-60мм/с

2. Модифікація готового кейсу ($12-20):

Підходящі варіанти:

Пластиковий кейс для інструментів 200×120×50мм
Алюмінієвий кейс для електроніки
Герметичний бокс для вуличного обладнання

Необхідні модифікації:

Вирізування отворів для USB портів
Встановлення прозорої вставки для індикації
Додавання вентиляційних решіток
Кріплення для сонячної панелі

3. Самодільний корпус з подручних матеріалів ($5-10):

Варіант А – з листового пластику:

АБС пластик товщиною 2-3мм
З’єднання на дихлоретановий клей
Ущільнення силіконовим герметиком
Кріплення на саморізи та заклепки

Варіант Б – комбінований корпус:

Основа з алюмінієвого профілю
Бокові стінки з оргскла
Кришка з поліетилену
Герметизація резиновими прокладками

Виготовлення отворів та вентиляції

Розташування отворів:

USB порт вихідний: на торцевій стороні, центрально
Micro-USB заряджання: на протилежному торці
LED індикатори: на верхній кришці
Вентиляційні отвори: на бокових стінках

Технологія виготовлення отворів:

Розмітка за шаблоном з картону
Свердління отворів ø2мм по контуру
Вирізування контуру лобзиком
Обробка країв напилком
Пробна установка компонентів

Система вентиляції:

Вхідні отвори: знизу, ø3мм, 6-8 штук
Вихідні отвори: зверху, ø4мм, 4-6 штук
Захист сіткою від потрапляння бруду
Лабіринтне ущільнення від вологи

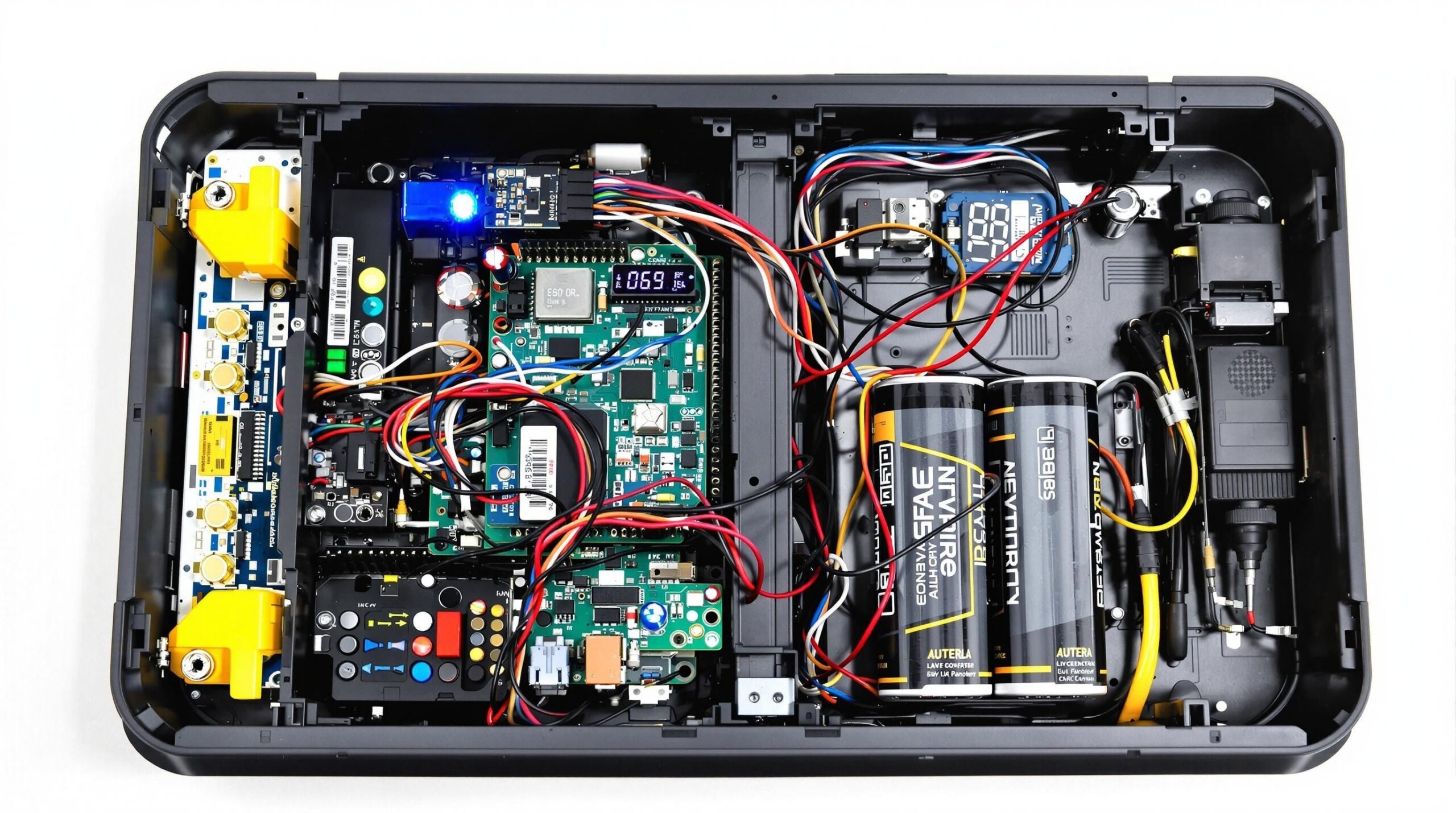

Збірка електронної частини

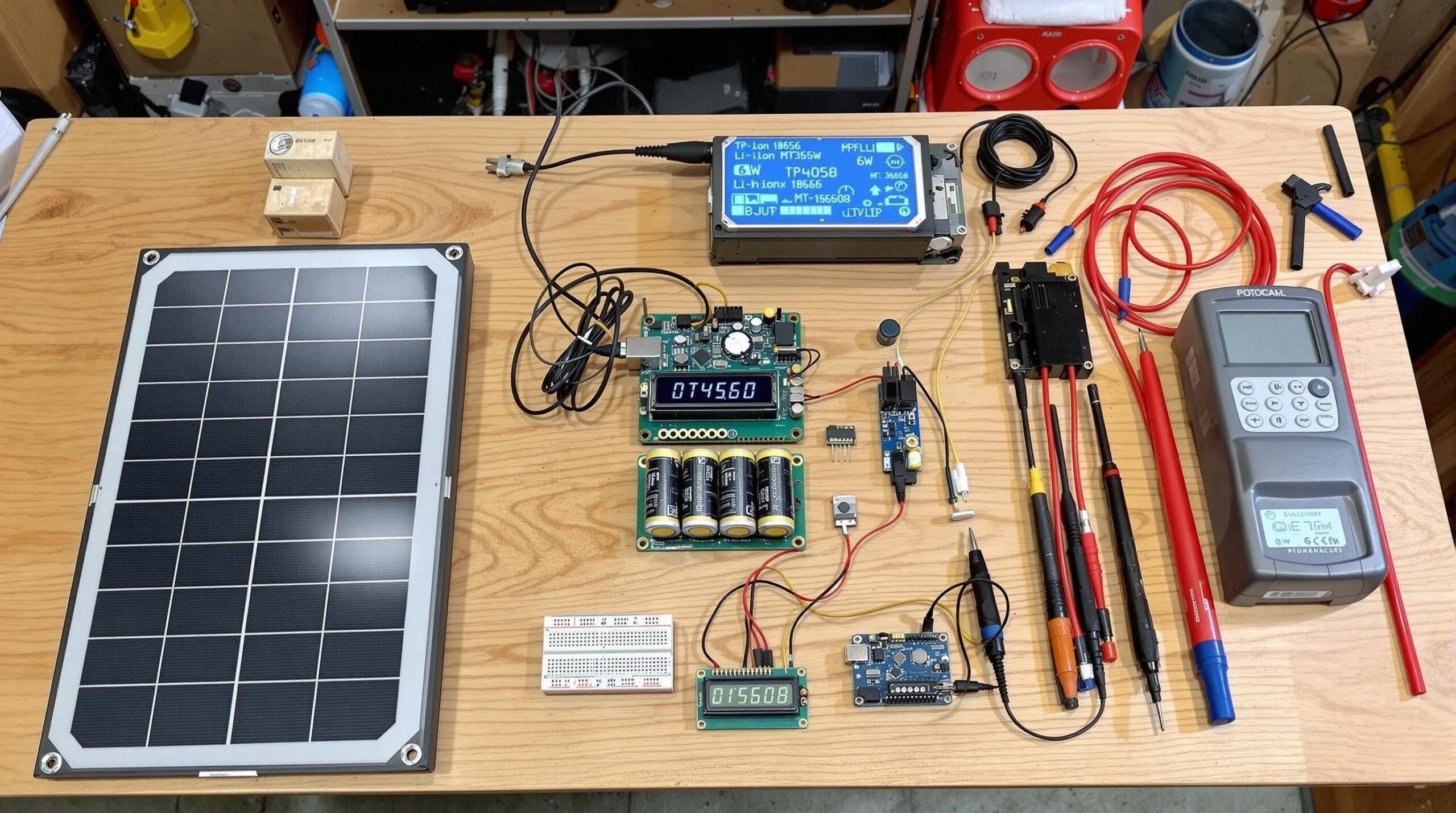

Підготовка компонентів до монтажу

Перед початком пайки всі компоненти повинні бути перевірені на працездатність:

Тестування сонячної панелі:

Виміряйте напругу холостого ходу при яскравому освітленні (має бути 6-7V)
Перевірте струм короткого замикання (має бути близько 1A для 6W панелі)
Виміряйте опір ізоляції між рамкою та виводами (має бути >1МОм)
Перевірте відсутність тріщин на поверхні елементів

Тестування акумуляторів 18650:

Виміряйте напругу (має бути 3.6-4.2V для заряджених)
Перевірте внутрішній опір (має бути <50мОм для якісних)
Проведіть тест навантаженням 1A протягом 5 хвилин
Перевірте відсутність механічних пошкоджень

Налаштування контролера TP4056: Перед встановленням обов’язково встановіть правильний струм заряду, замінивши резистор Rprog:

I_заряду = 1200mA / R_prog(kΩ)

Для акумулятора 2500mAh рекомендований струм 1250mA (резистор 1кОм).

Покрокова збірка електроніки

Крок 1: Підготовка друкованої плати

Використайте універсальну плату розміром 50×70мм
Сплануйте розташування компонентів з урахуванням тепловиділення
Нанесіть флюс на всі контакти перед пайкою
Дотримуйтесь температурного режиму пайки 350°C

Крок 2: Монтаж силових компонентів

Порядок встановлення:
1. TP4056 контролер заряду (центральне розташування)
2. MT3608 boost конвертер (подалі від акумуляторів)
3. Захисні діоди та запобіжники
4. Фільтруючі конденсатори
5. Роз'єми для акумуляторів

Крок 3: Прокладка силових провідників

Використовуйте провід перерізом 1.5мм² для струмів понад 2A
Мінімізуйте довжину з’єднань між акумулятором та контролером
Встановіть запобіжники якомога ближче до акумуляторів
Дублюйте критичні з’єднання паралельними провідниками

Крок 4: Підключення системи моніторингу

// Схема підключення INA219 до Arduino
INA219_VCC → Arduino 5V
INA219_GND → Arduino GND
INA219_SDA → Arduino A4
INA219_SCL → Arduino A5
INA219_VIN+ → Плюс акумулятора
INA219_VIN- → Мінус акумулятора через шунт 0.1Ом

Налагодження та калібрування

Перевірка базової функціональності:

Підключіть мультиметр паралельно акумулятору
Піднесіть сонячну панель до яскравого світла
Перевірте, що контролер TP4056 починає заряджання (світиться червоний LED)
Виміряйте струм заряду (має відповідати налаштуванню Rprog)

Тестування boost перетворювача:

Встановіть навантаження 1A на USB вихід
Перевірте стабільність вихідної напруги 5V ±5%
Виміряйте ефективність перетворення (має бути >85%)
Перевірте відсутність високочастотних пульсацій

Калібрування системи моніторингу:

// Калібрування показань INA219
float voltage_calibration = 1.02;  // Корекція напруги
float current_calibration = 0.98;  // Корекція струму

float corrected_voltage = measured_voltage * voltage_calibration;
float corrected_current = measured_current * current_calibration;

Важливо: Всі калібрування проводьте з еталонним мультиметром класу точності не гірше 0.5%.

Програмування та тестування

Розширені функції програмного забезпечення

Сучасний зроби сам павербанк може мати інтелектуальні функції управління енергією:

Адаптивне управління зарядом:

void adaptiveCharging() {
  float solar_voltage = analogRead(SOLAR_PIN) * 0.0195;  // Калібрування для 20V
  float battery_voltage = ina219.getBusVoltage_V();
  float temperature = sensors.getTempCByIndex(0);

  // MPPT алгоритм для максимальної ефективності
  if(solar_voltage > battery_voltage + 0.5) {
    // Сонячна панель може заряджати
    if(temperature < 45) {
      // Нормальна температура - повний струм
      setChargeCurrent(1000);  // 1A
    } else if(temperature < 55) {
      // Підвищена температура - зменшити струм
      setChargeCurrent(500);   // 0.5A
    } else {
      // Критична температура - зупинити заряд
      setChargeCurrent(0);
      displayWarning("ПЕРЕГРІВ!");
    }
  }
}

Оптимізація споживання енергії:

void powerManagement() {
  static unsigned long lastActivity = 0;

  // Вимкнення дисплея через 30 секунд бездіяльності
  if(millis() - lastActivity > 30000) {
    display.ssd1306_command(SSD1306_DISPLAYOFF);
    // Перехід Arduino в режим сну
    LowPower.powerDown(SLEEP_8S, ADC_OFF, BOD_OFF);
  }

  // Пробудження від переривання кнопки
  if(digitalRead(BUTTON_PIN) == LOW) {
    display.ssd1306_command(SSD1306_DISPLAYON);
    lastActivity = millis();
  }
}

Система захисту та діагностики

Багаторівневий захист акумулятора:

void batteryProtection() {
  float voltage = ina219.getBusVoltage_V();
  float current = ina219.getCurrent_mA();

  // Захист від глибокого розряду
  if(voltage < 3.2) {
    digitalWrite(LOAD_DISCONNECT, HIGH);  // Відключити навантаження
    displayError("НИЗЬКА НАПРУГА");
    return;
  }

  // Захист від перезаряду
  if(voltage > 4.25) {
    digitalWrite(CHARGE_DISABLE, HIGH);   // Відключити заряд
    displayError("ПЕРЕЗАРЯД");
    return;
  }

  // Захист від надструму
  if(abs(current) > 3000) {
    digitalWrite(EMERGENCY_STOP, HIGH);   // Аварійне відключення
    displayError("НАДСТРУМ");
    return;
  }

  // Все нормально - увімкнути захист
  digitalWrite(LOAD_DISCONNECT, LOW);
  digitalWrite(CHARGE_DISABLE, LOW);
}

Система логування даних:

#include <SD.h>

void logData() {
  File dataFile = SD.open("powerbank.csv", FILE_WRITE);
  if(dataFile) {
    // Запис в форматі CSV
    dataFile.print(millis());               // Час
    dataFile.print(",");
    dataFile.print(ina219.getBusVoltage_V(), 3);  // Напруга
    dataFile.print(",");
    dataFile.print(ina219.getCurrent_mA(), 1);    // Струм
    dataFile.print(",");
    dataFile.print(ina219.getPower_mW(), 1);      // Потужність
    dataFile.print(",");
    dataFile.print(sensors.getTempCByIndex(0), 1); // Температура
    dataFile.println();
    dataFile.close();
  }
}

Комплексне тестування системи

Тест 1: Ефективність заряду від сонця

Розташуйте панель під прямими сонячними променями в полудень
Підключіть розряджений акумулятор (3.5V)
Записуйте показники кожні 15 хвилин протягом 4 годин
Розрахуйте загальну ефективність системи

Очікувані результати:

Струм заряду: 800-1200mA при яскравому сонці
Ефективність перетворення: 75-85%
Час повного заряду 10000mAh: 6-8 годин

Тест 2: Стабільність USB виходу

void usbStabilityTest() {
  // Імітація різних навантажень
  float loads[] = {0.1, 0.5, 1.0, 1.5, 2.0, 2.5}; // Амперы

  for(int i = 0; i < 6; i++) {
    Serial.print("Тест навантаження: ");
    Serial.print(loads[i]);
    Serial.println("A");

    // Підключити еквівалент навантаження
    setLoad(loads[i]);
    delay(60000); // 1 хвилина стабілізації

    // Виміряти параметри
    float voltage = measureUSBVoltage();
    float current = measureUSBCurrent();
    float ripple = measureRipple();

    Serial.print("Напруга: "); Serial.println(voltage);
    Serial.print("Струм: "); Serial.println(current);
    Serial.print("Пульсації: "); Serial.println(ripple);

    // Критерії проходження тесту
    if(voltage < 4.75 || voltage > 5.25) {
      Serial.println("ТЕСТ НЕ ПРОЙДЕНО: Напруга поза межами");
    }
    if(ripple > 50) { // мВ
      Serial.println("ТЕСТ НЕ ПРОЙДЕНО: Високі пульсації");
    }
  }
}

Тест 3: Термостабільність Проведіть випробування в температурному діапазоні -10°C до +50°C:

Перевірте працездатність всіх функцій
Виміряйте зміну ємності акумулятора
Оцініть точність показників моніторингу
Протестуйте спрацювання температурного захисту

Корпус та захист від погоди

Герметизація та захист від вологи

Рівень захисту IP65 досягається комплексом заходів:

Основні вузли герметизації:

З’єднання кришки з основою корпусу
Вводи кабелів сонячної панелі
USB роз’єми та кнопки управління
Вентиляційні отвори (з лабіринтним ущільненням)
Прозорі вікна індикації

Технологія герметизації:

Силіконовий герметик (основний метод):

Використовуйте ацетатний силікон для пластику
Нейтральний силікон для металевих частин
Товщина шару: 1-2мм
Час полімеризації: 24 години при +20°C

Гумові ущільнювачі:

O-ring кільця для круглих отворів
Плоскі прокладки для прямокутних з’єднань
Матеріал: EPDM або силікон (для UV стійкості)
Ступінь стиснення: 15-25%

Спеціальні вводи для кабелів:

Рекомендовані типи:
- PG7 для кабелю ø3-6.5мм (сонячна панель)
- PG9 для кабелю ø4-8мм (товстіші з'єднання)
- Матеріал: поліамід з NBR ущільненням
- Ступінь захисту: IP68

Thermal management (управління теплом)

Джерела тепловиділення в павербанку:

Boost конвертер MT3608: до 2W при повному навантаженні
Контролер заряду TP4056: до 1W при зарядці 1A
Акумулятори Li-ion: до 0.5W кожен при швидкому розряді
Arduino та периферія: до 0.3W

Розрахунок необхідної вентиляції:

Загальне тепловиділення: 4-5W
Допустимий перегрів: +20°C над зовнішньою температурою
Необхідна площа вентиляції: 15-20 см²

Конструкція вентиляційної системи:

Пасивна конвекція (основний спосіб):
- Вхідні отвори знизу: 8×ø4мм = 100мм²
- Вихідні отвори зверху: 6×ø5мм = 118мм²
- Внутрішні направляючі для оптимального потоку повітря
Активне охолодження (для потужних версій):
- Мініатюрний вентилятор 30×30×7мм
- Управління по температурі (увімкнення при >40°C)
- Споживання: 0.05-0.1W
- Рівень шуму: <25дБ

Захист від механічних пошкоджень

Кріплення сонячної панелі: Сонячна панель – найбільш вразлива частина конструкції:

Варіант 1 - Жорстке кріплення:
+ Простота конструкції
+ Висока надійність з'єднання
- Передача вібрацій та ударів
- Ризик тріщин при температурному розширенні

Варіант 2 - Амортизуюче кріплення:
+ Захист від вібрацій
+ Компенсація температурного розширення
- Складніша конструкція
- Потреба в періодичному обслуговуванні

Рекомендована конструкція амортизуючого кріплення:

Алюмінієва рамка навколо панелі
Гумові прокладки товщиною 2мм між панеллю та рамкою
Кріплення рамки до корпусу через віброізолятори
Запас на температурне розширення: ±2мм

Захист від падінь:

Загальна висота павербанка: не більше 40мм
Округлення кутів корпусу радіусом 3-5мм
Використання ударостійких пластиків (PC, ABS)
Захисні накладки в місцях найбільшого зношування

Практичні поради та висновки

Оптимізація роботи в реальних умовах

Максимізація ефективності заряду:

Ефективність сонячного павербанка залежить від багатьох факторів. Для досягнення максимальної продуктивності дотримуйтесь наступних рекомендацій:

Оптимальне позиціонування:

Кут нахилу панелі: широта місцевості ±15°
Орієнтація: точно на південь (відхилення не більше ±30°)
Очищення поверхні: щотижня в пильних умовах
Уникання затінення: навіть часткове затінення знижує ефективність на 30-50%

Температурний режим: Ефективність кремнієвих панелей знижується на 0.4% на кожен градус перевищення 25°C:

float temperature_coefficient = -0.004; // -0.4% на °C
float panel_temp = ambient_temp + 20;   // Панель гріється на 20°C більше
float efficiency_factor = 1 + temperature_coefficient * (panel_temp - 25);
float actual_power = rated_power * efficiency_factor;

Економічний аналіз проекту

Розрахунок собівартості (станом на 2024 рік):

Компонент	Кількість	Ціна за одиницю	Загальна вартість
Сонячна панель 6W	1	$15	$15
Акумулятор 18650	3	$6	$18
Контролер TP4056	1	$2	$2
Boost MT3608	1	$2	$2
Arduino Nano	1	$4	$4
Дисплей OLED	1	$4	$4
Сенсори та дрібниці	–	–	$8
Корпус та кріплення	–	–	$12
Загальна собівартість			$65

Порівняння з комерційними аналогами:

Аналогічний павербанк 20000mAh з сонячною панеллю: $80-120
Економія: $15-55 (19-46%)
Додаткові переваги: можливість ремонту, розширення функцій, навчальна цінність

Термін окупності в порівнянні з мережевим зарядженням:

Вартість зарядження від мережі: $0.1 за повний цикл
Кількість циклів до окупності: 650 циклів
При використанні 2 рази на тиждень: 6.5 років

Чек-лист для успішної реалізації проекту

Етап планування (тиждень 1): ✓ Визначено бюджет та функціональні вимоги ✓ Обрано тип акумуляторів та їх конфігурацію
✓ Розраховано потужність сонячної панелі ✓ Складено список всіх необхідних компонентів ✓ Вибрано постачальників з найкращим співвідношенням ціна/якість

Етап закупівель (тиждень 2): ✓ Замовлено всі електронні компоненти з перевіреним рейтингом ✓ Придбано якісні інструменти для пайки та монтажу ✓ Заготовлено матеріали для корпусу ✓ Отримано схеми та документацію на всі компоненти

Етап прототипування (тижні 3-4): ✓ Зібрано робочу схему на макетній платі ✓ Протестовано кожен блок окремо ✓ Налагоджено програмне забезпечення ✓ Виміряно реальні характеристики та ефективність ✓ Перевірено роботу системи захисту

Етап виготовлення (тижні 5-6): ✓ Виготовлено або адаптовано корпус ✓ Змонтовано електроніку на постійній платі ✓ Проведено герметизацію всіх з’єднань ✓ Встановлено систему індикації та управління ✓ Завершено остаточне програмування

Етап тестування (тиждень 7): ✓ Проведено повний цикл заряд-розряд ✓ Перевірено роботу в різних погодних умовах ✓ Протестовано з різними типами навантажень ✓ Виміряно реальну ємність та час автономної роботи ✓ Документовано всі технічні характеристики

Поради з експлуатації та обслуговування

Щоденне використання:

Орієнтуйте панель на сонце для максимальної ефективності
Уникайте повного розряду акумуляторів (не нижче 20%)
Використовуйте якісні USB кабелі для зменшення втрат
Стежте за температурою пристрою під час інтенсивного використання

Щомісячне обслуговування:

Очищення поверхні сонячної панелі м’якою тканиною
Перевірка міцності всіх з’єднань та кріплень
Контроль балансу акумуляторів (якщо використовується 2S конфігурація)
Резервне копіювання логів та налаштувань

Сезонне обслуговування:

Повна перевірка герметичності корпусу
Оновлення програмного забезпечення
Калібрування датчиків струму та напруги
Профілактична заміна термопасти (якщо використовується)

Перспективи розвитку та модернізації

Короткострокові покращення (1-3 місяці):

Додавання wireless зарядки Qi для сучасних смартфонів
Інтеграція Bluetooth для моніторингу через мобільний додаток
Встановлення USB-C портів з підтримкою швидкої зарядки
Розробка додаткової сонячної панелі, що складається

Довгострокові цілі (6-12 місяців):

Модульна система з можливістю нарощування ємності
Інтелектуальне управління навантаженням з пріоритизацією
Інтеграція з IoT системами для віддаленого моніторингу
Створення мережі павербанків з функцією взаємного резервування

Інноваційні напрямки:

Використання сучасних LiFePO4 акумуляторів для підвищення безпеки
Застосування MPPT контролерів для підвищення ефективності на 15-20%
Інтеграція суперконденсаторів для швидкого прийому піків навантаження
Розробка системи рекуперації енергії від руху (кінетична зарядка)

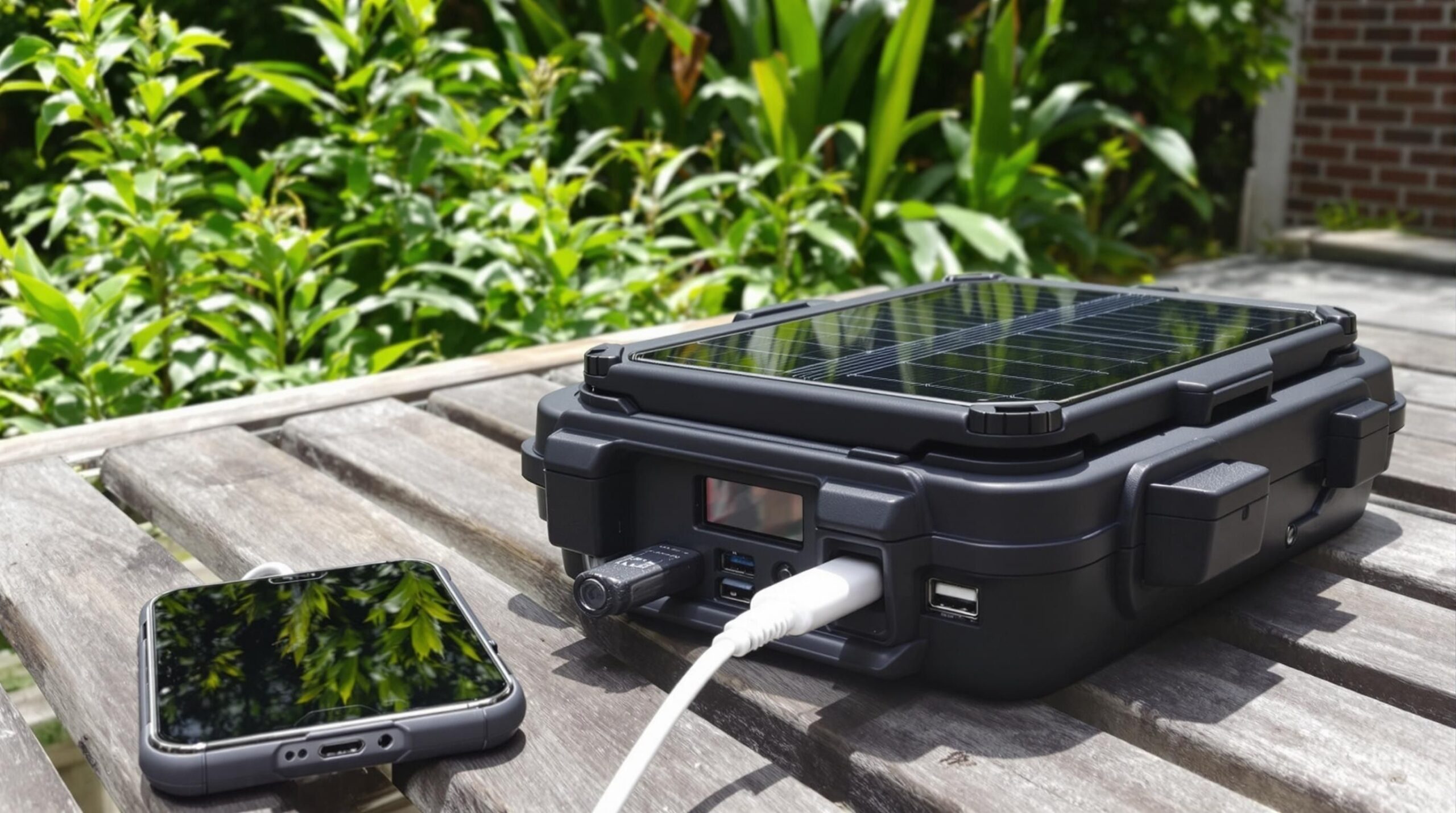

Створення сонячного павербанка власними руками – це не лише економія коштів, а й інвестиція в навчання та розвиток технічних навичок. Такий проект дає глибоке розуміння принципів роботи відновлюваних джерел енергії та може стати відправною точкою для більш складних проектів у сфері зеленої енергетики.

Пам’ятайте, що успіх проекту залежить не лише від технічного виконання, а й від постійного вдосконалення та адаптації під ваші конкретні потреби. Починайте з простого, поступово додаючи нові функції та покращуючи існуючі.

Більше ідей для домашніх електронних проектів ви знайдете в нашому блозі. Діліться своїм досвідом з спільнотою майстрів та надихайтесь новими технологічними рішеннями!
