Степени защиты IP в современной электронике: Практический взгляд инженера
Знаете, недавно ко мне в мастерскую пришел клиент с водой, стекающей прямо на плату управления. И говорит: “Андрей, а почему корпус не защищает?” А дело всё в том, что степень защиты IP была неправильно выбрана. Вот так и начинается история о том, почему IP-рейтинги — это не просто цифры на корпусе.
За 12 лет работы с электроникой в Киеве я видел всё. От сгоревших блоков питания до полностью залитых контроллеров. И каждый раз причина одна — неправильно подобранная степень защиты.
Что такое степень защиты IP и зачем она нужна
IP расшифровывается как Ingress Protection. Простыми словами — это стандарт, который показывает, насколько хорошо корпус защищает внутренности от пыли и воды.
Сначала я думал, что это просто маркетинговая фишка производителей. Но оказалось — жизненно важная характеристика. Особенно когда речь идет о наружном освещении или промышленном оборудовании.
Расшифровка кодов IP: Первая и вторая цифры
Первая цифра — защита от твердых частиц
0 — никакой защиты нет вообще 1 — защита от предметов больше 50 мм 2 — от предметов больше 12,5 мм
3 — от предметов больше 2,5 мм 4 — от предметов больше 1 мм 5 — частичная защита от пыли 6 — полная пылезащита
У нас в Киеве, особенно в промзонах, пыли хватает. Поэтому для уличного оборудования беру минимум IP54.
Вторая цифра — защита от влаги
0 — защиты нет 1 — от вертикальных капель 2 — от капель под углом 15° 3 — от дождя под углом 60° 4 — от брызг со всех сторон 5 — от водяных струй 6 — от мощных водяных струй 7 — от кратковременного погружения 8 — от длительного погружения

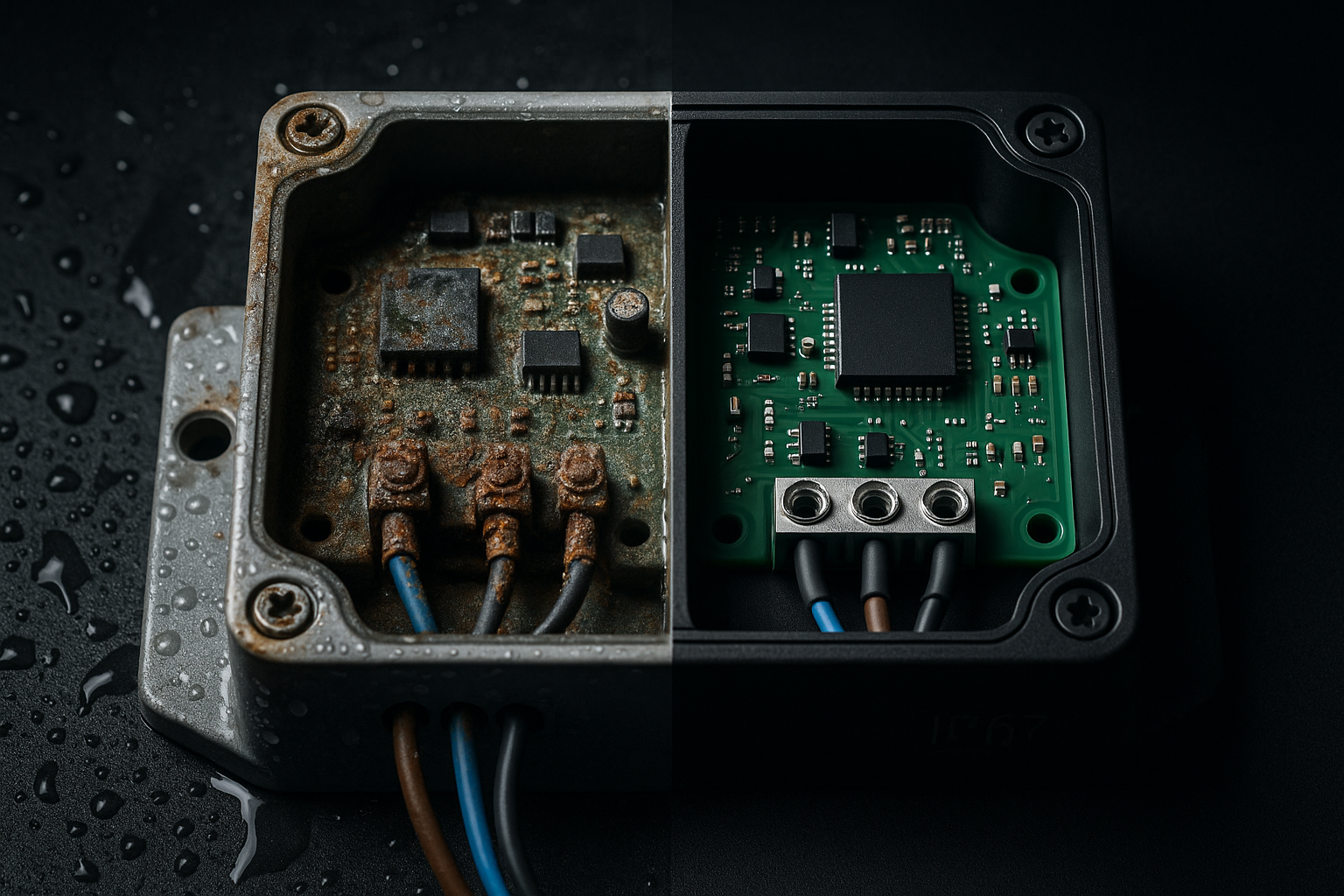

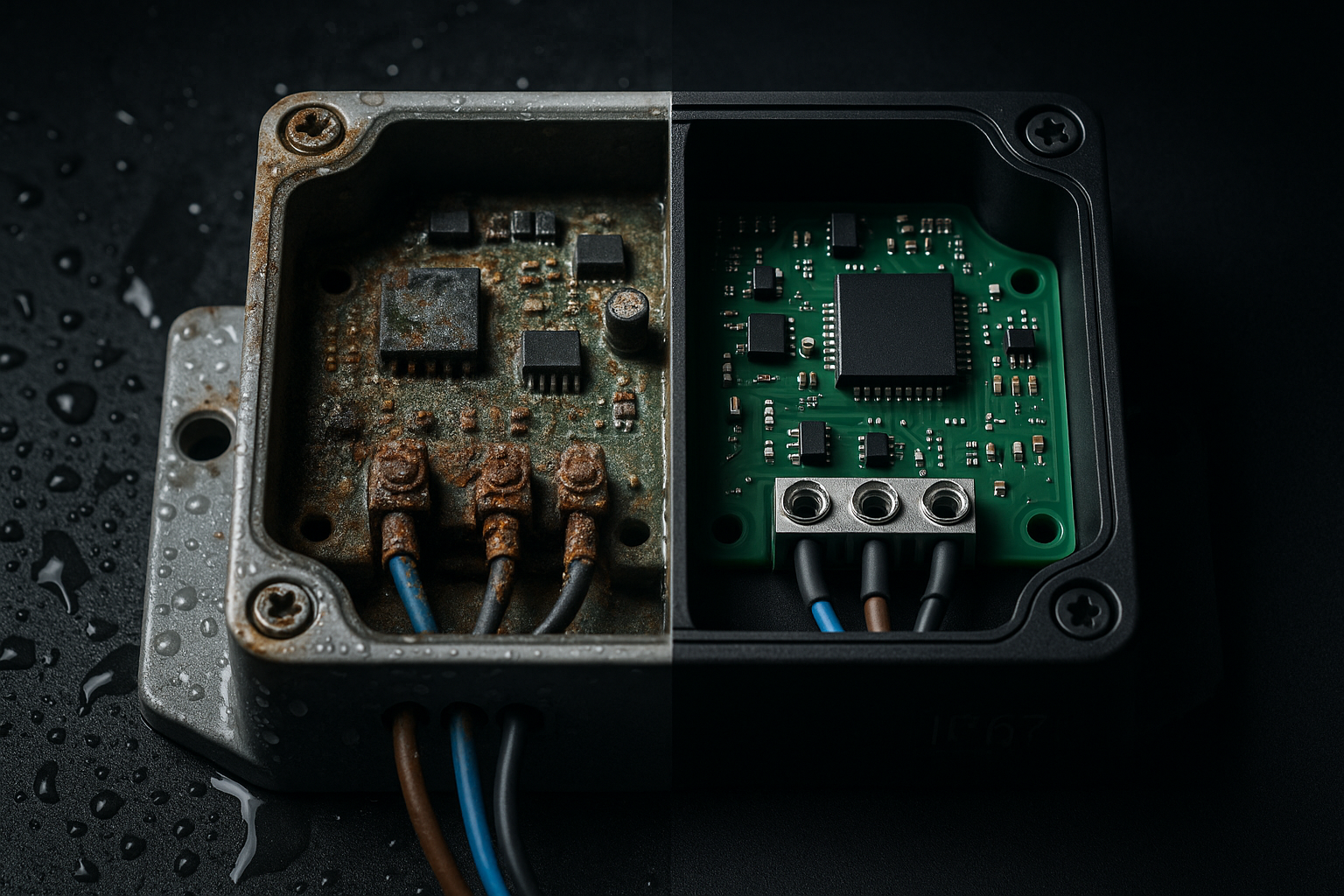

Прошлой осенью один клиент поставил светильники IP44 на улице. Зимой половина вышла из строя. Влага проникла через соединения.

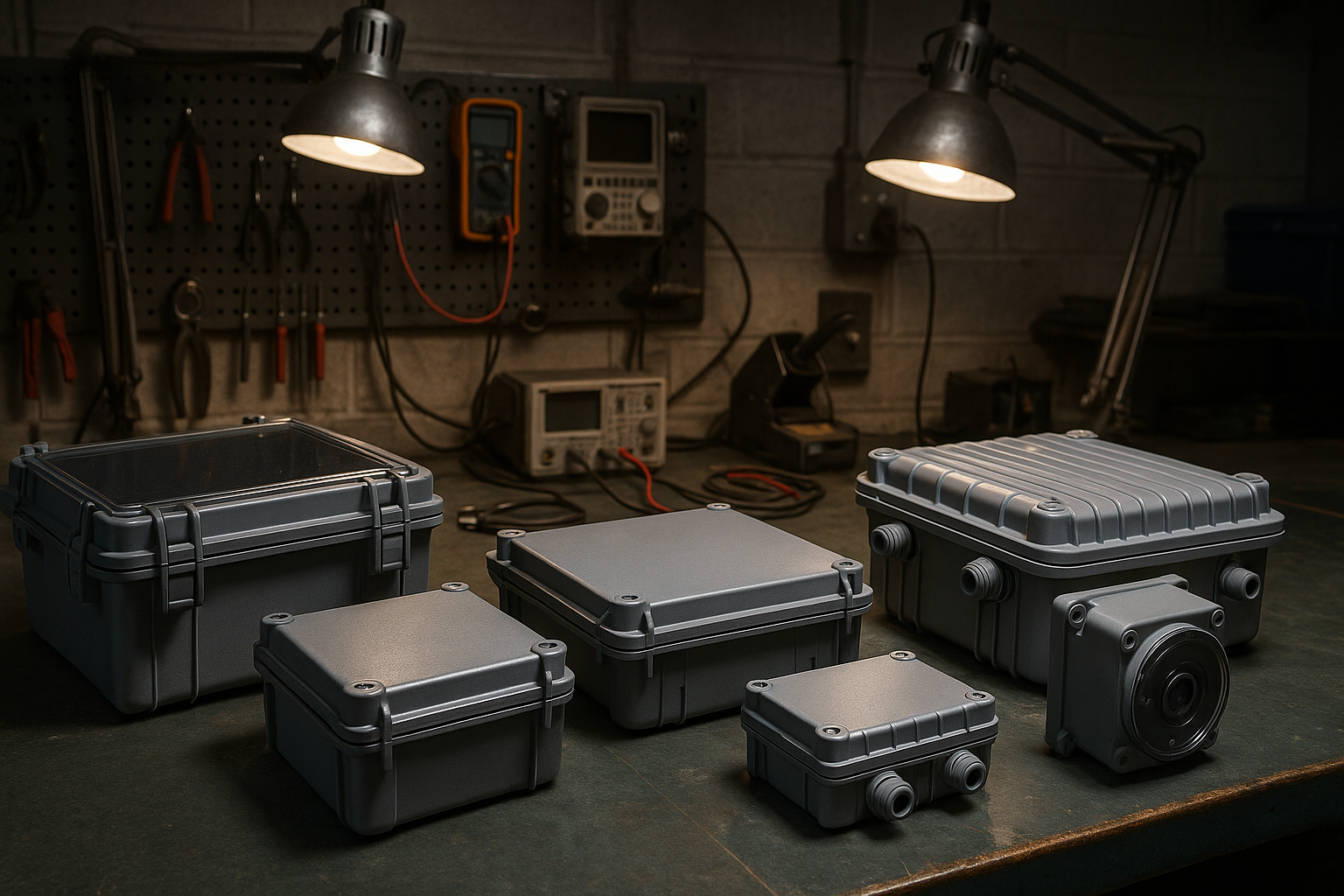

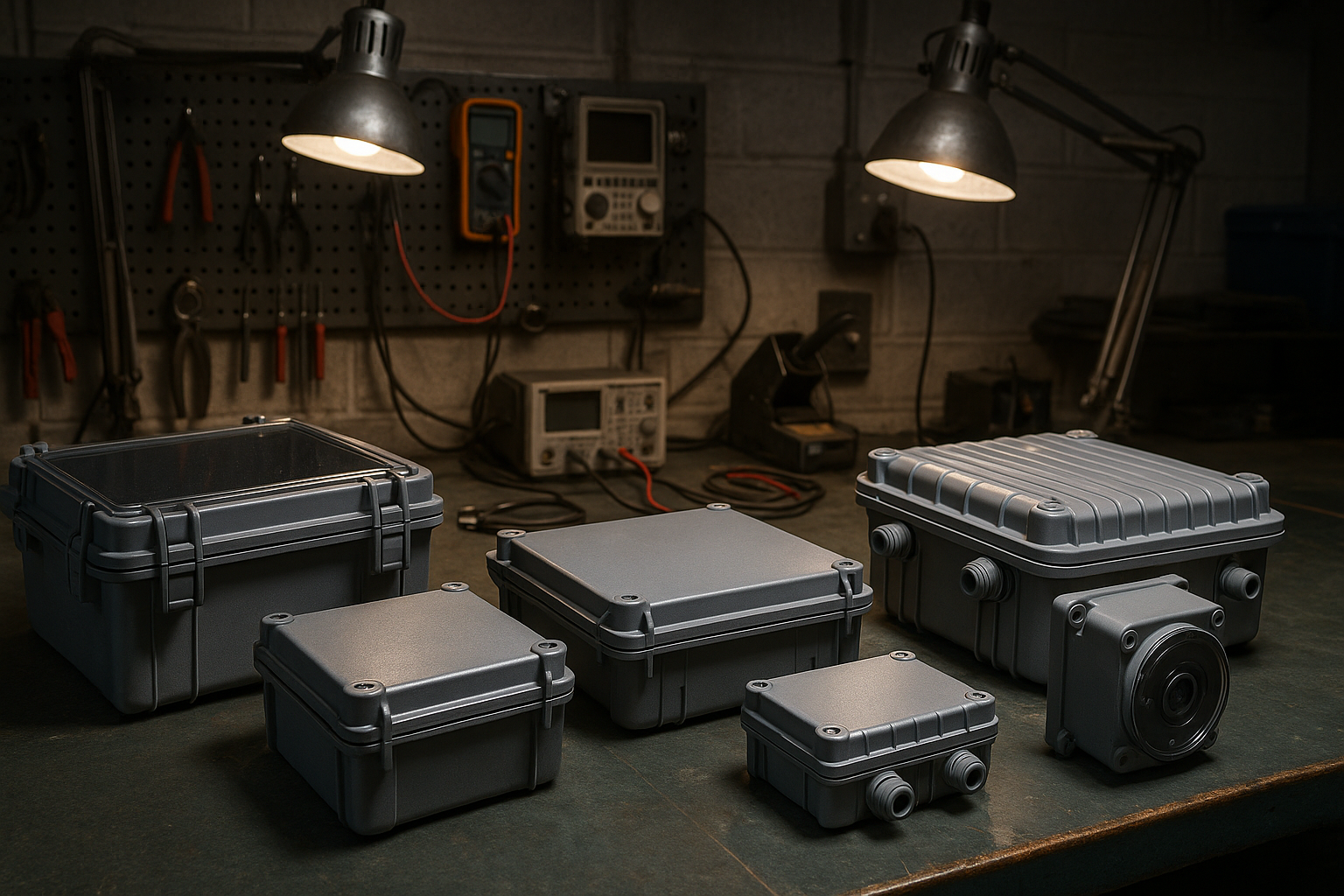

Наиболее распространенные степени защиты в электронике
IP20 — стандарт для внутренних помещений
Это базовый уровень для домашней электроники. Защита только от крупных предметов, влагозащиты нет. Подходит для:
- Блоков питания
- Контроллеров в шкафах
- Внутреннего освещения
IP44 — универсальный выбор
Самый популярный рейтинг у моих клиентов. Защита от мелких частиц и брызг. Использую для:
- Уличных светильников
- Розеток в ванных
- Садового освещения
Может я и неправ, но по опыту — это золотая середина между ценой и надежностью.

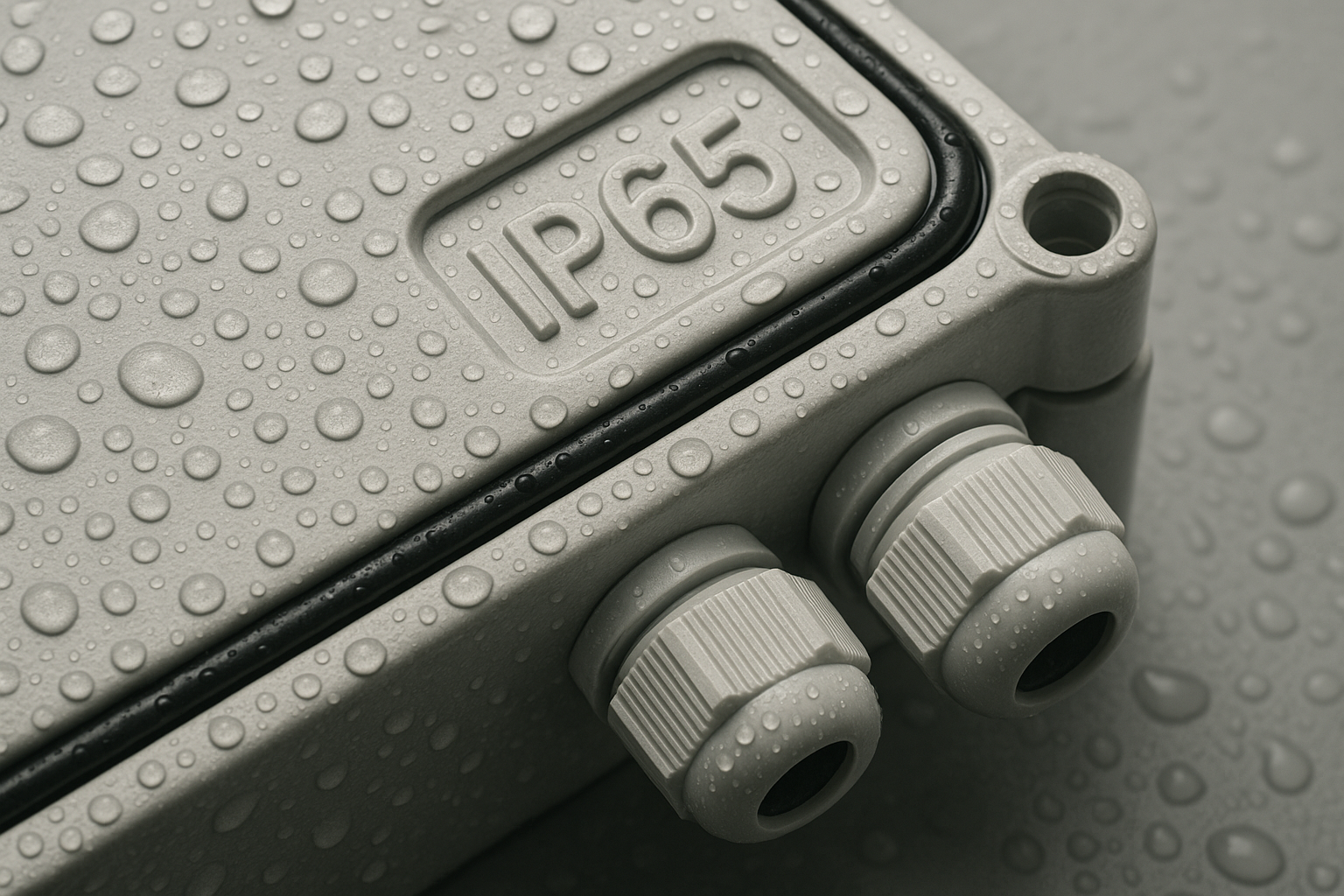

IP65 — для сложных условий
Полная пылезащита плюс защита от водяных струй. Ставлю там, где условия жесткие:
- Промышленные объекты
- Автомойки
- Открытые площадки
IP67 и IP68 — максимальная защита
IP67 выдерживает погружение на глубину до 1 метра на полчаса. IP68 — длительное погружение. Но тут есть нюанс: производители сами определяют условия для IP68.
Особенности применения в различных отраслях
Уличное освещение
В Харькове коллега рассказывал случай: поставили светильники IP54, через год половина померла. Оказалось, что зимой образовывался конденсат внутри корпуса.
Теперь для уличного освещения беру только IP65 и выше. Да, дороже. Но замена обходится еще дороже.
Промышленная автоматизация
На заводах условия жесткие. Пыль, брызги технических жидкостей, вибрации. Здесь IP67 — минимум. Часто клиенты экономят на корпусах, а потом удивляются частым поломкам.
Медицинское оборудование
Тут особые требования к герметичности. IP54 для общих помещений, IP65 для операционных. И обязательно учитываем дезинфекцию агрессивными средствами.
Как правильно выбрать степень защиты
С одной стороны, хочется взять максимальную защиту. Но с другой — это удорожает конструкцию в разы.
Вот мой алгоритм выбора:
-
Анализирую условия эксплуатации
- Температурный режим
- Влажность
- Запыленность
- Возможность механических воздействий
-
Оцениваю бюджет проекта
- Стоимость корпуса
- Расходы на обслуживание
- Цена простоя оборудования
-
Делаю выбор с запасом
- Добавляю одну ступень к расчетному значению
- Учитываю деградацию уплотнителей со временем
- Предусматриваю форс-мажорные ситуации
Не уверен на 100%, но скорее всего лучше переплатить за корпус, чем потом менять всю начинку.
Типичные ошибки при выборе IP-рейтинга
Недооценка условий эксплуатации
Месяц назад привезли “убитый” блок управления с крыши. Заказчик поставил IP44, а нужен был минимум IP65. Дождевая вода нашла лазейку через кабельные вводы.
Переоценка степени защиты
Обратная ситуация тоже встречается. Зачем ставить IP68 в сухом помещении? Переплата в 3-4 раза себя не оправдывает.
Игнорирование кабельных вводов
Самое слабое место любого корпуса — места входа кабелей. Можно поставить корпус IP67, а кабельные вводы оставить IP20. Результат предсказуем.
Тестирование и сертификация
У нас в Украине действуют европейские стандарты IEC 60529. Но не все производители честно указывают характеристики.
Ошибся тогда, признаю — покупал дешевые корпуса с завышенными IP-рейтингами. Пришлось переделывать проекты и терять репутацию.
Теперь работаю только с проверенными поставщиками. Да, дороже. Но спокойнее.
Будущее IP-стандартов в электронике
Технологии развиваются быстро. Появляются новые материалы, улучшаются уплотнители. Но принципы остаются теми же.
Вижу тенденцию к созданию “умных” корпусов с самодиагностикой герметичности. Представьте: корпус сам сигнализирует о нарушении IP-рейтинга.
В IoT-устройствах это особенно актуально. Датчик может отправить сигнал о разгерметизации еще до того, как произойдет поломка.
Практические рекомендации от инженера
-
Не экономьте на корпусах Дешевый корпус = дорогой ремонт
-
Учитывайте деградацию со временем IP65 через 5 лет может стать IP54
-
Правильно монтируйте кабельные вводы 90% проблем именно здесь
-
Проводите регулярное обслуживание Меняйте уплотнители, проверяйте затяжку
-
Ведите документацию Записывайте дату установки, условия эксплуатации
Знаете, электроника — это не только схемы и алгоритмы. Это еще и понимание того, в каких условиях она будет работать. IP-рейтинги помогают сделать правильный выбор и избежать дорогостоящих ошибок.
